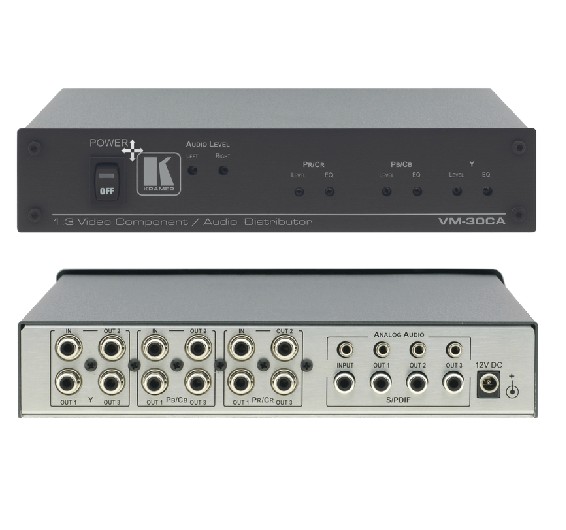

VM-30CA

特点
● 带宽 - 400MHz (-3dB)。
● HDTV 兼容。
● 电平 (增益) 和均衡 (峰值) 控制 - 对分量/HDTV 视频信号
（Y,Pb,Pr）中每一路进行单独的控制。
● 电平 (增益) 控制 - 左和右，非平衡立体声音频。
● 桌面型尺寸 - 紧凑的尺寸。采用备选的 RK-1 机箱适配件，可
将2个装置并排安装在一个 1U 的机箱内。

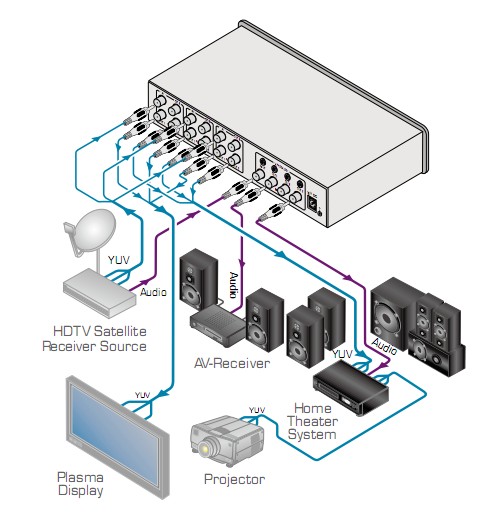

VM-30CA 是一款高性能的分配放大器。用于分量视频 (YUV), S/PDIF 和非平衡
的立体声音频信号。它可将每一种信号的一路输入，经校正缓冲和隔离，分配
到3个相同的输出上。

技术参数
输入: 1 路分量视频 (Y, Pb/Cb, Pr/Cr) 1Vpp, 0.7Vpp,
0.7Vpp/75Ω， RCA 接头
1 路数字音频 (S/PDIF) 75Ω， RCA 接头
1 路非平衡立体声音频， +4dBu (标准)/50kΩ
3.5mm 迷你插座
输出: 3 路分量视频 (Y, Pb/Cb, Pr/Cr) 1Vpp/0.7Vpp,
0.7Vpp/75Ω， RCA接头
3 路数字音频 (S/PDIF) 75Ω， RCA接头
3 路非平衡立体声音频 +4dBu (标准)/150Ω，
3.5mm 迷你插座
最大输出电平: 视频: 2.3Vpp; 音频: 1.8Vpp (S/PDIF); 25dBu (
模拟)
带宽 (-3dB): 视频: 400MHz, 全负载
音频: >100kHz.
微分增益: 0.03%.
微分相位: 0.03Deg.
K-系数: <0.05%.
信噪比: 视频: 74dB; 音频: 87dB (模拟)
控制：视频电平: –4.1dB 到 +6.4dB;
音频电平: –70dB 到 +6.2dB;
均衡: 0dB 到 +6.3dB.
耦合: 视频: DC; 音频: 输入: AC; 输出: DC.
音频 THD +噪声: 0.065%.
音频二次谐波: 0.002%.
电源: 12V DC, 500mA.
尺寸: 21.5cm x 16.3cm x 4.4cm.
(8.4” x 6.4” x 1.7”) W, D, H.
重量: 约3.7kg (8.2lbs)
附件: 电源线
备选件: RK-1 19” 机箱适配件
