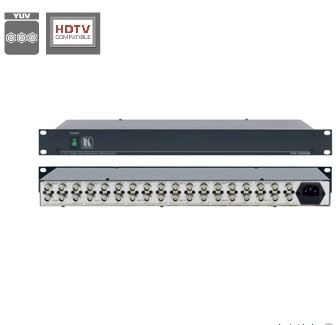

VM-100CB

特点
● 高带宽 (Y) - 450MHz (-3dB)。
● HDTV 兼容。
● 电平 (增益) 和均衡 (峰值) 控制。
● 环路输入。
● 输入信号阻抗可选。
● 全球通用的电源 - 100-240V AC。
● 标准的 19” 机箱安装尺寸 - 1U。

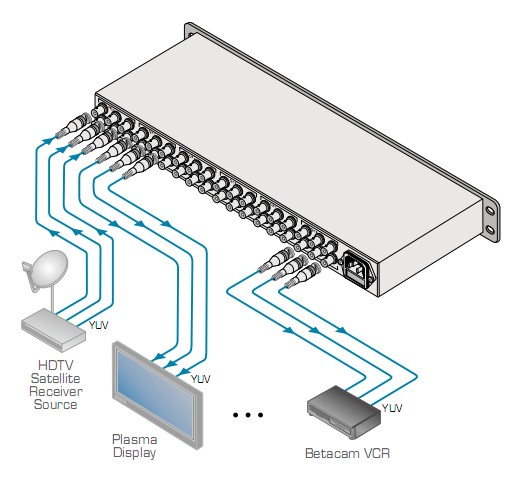

VM-100CB 是一款用于分量视频信号的高性能分配放大器。将1路输入经校正
缓冲和隔离，分配到BNC 接头的10路相同的输出上。

技术参数
输入: 1 路分量视频 (Y, Pb/Cb, Pr/Cr), 环路， BNC
接头
输出: 10 路分量视频 (Y, Pb/Cb, Pr/Cr)， BNC 接头
最大输出电平: 2.2 Vpp.
带宽 (-3dB): 450MHz.
微分增益: 0.03%.
微分相位： 0.03Deg.
K-系数: <0.05%.
信噪比: 74dB.
串扰(all hostile): –56dB @5MHz.
控制: 电平: –1dB 到 +6.4dB;
均衡： 0dB 到 +7.5dB.
耦合: DC.
电源: 100-240V AC, 50/60Hz; 11VA.
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约2.7kg (6lbs)
附件: 电源线
