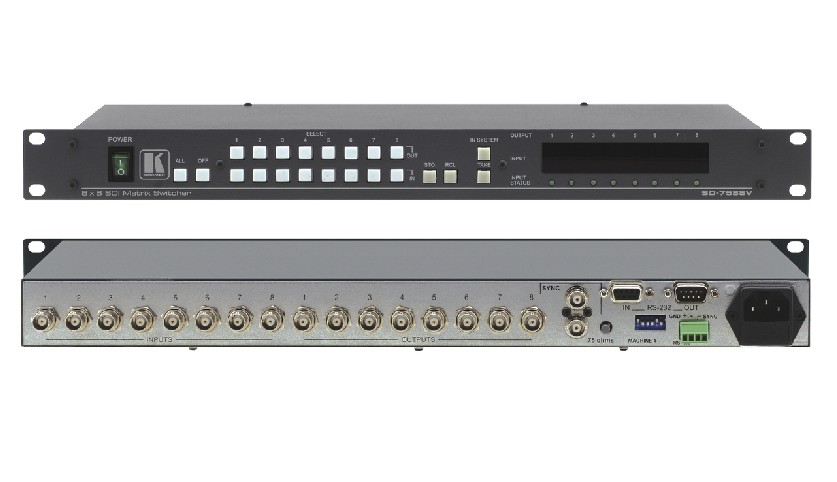

SD-7588V

特点
时钟再生和均衡    ● - 自动的
多标准    ● - 143Mbps(4fsc NTSC),177Mbps(4fsc PAL),70Mbps(4:2:2
分量），360Mbps（4:2:2宽屏）。
控制     ● - 前面板，RS-232(带K-ROUTERTMWINDOWS®-TAEED
软件），RS-485。
分辨率     ● - 8和10-比特（自动的）。
TAKE按钮     ● - 瞬间执行多项切换。
多储存单元     ● - 储存多项预设的切换设置，以备须用时调
用和执行。
ALL/OFF控制     ● - 送一路输入到所有输出上，断开所有输
出，或关闭各别输出。
IN SYSTEM控制     ● - 当在同一系统中使用SD-7588A时，允
许视频音频伴随。
场间切换     ● - 与外部同步信号或接受的视频信号同步。
环回模拟同步输入。   ●
可选的同步信号端。   ●
全球通用电源    ● - 100-240V AC。
标准19”机箱安装尺寸     ● - 1U。

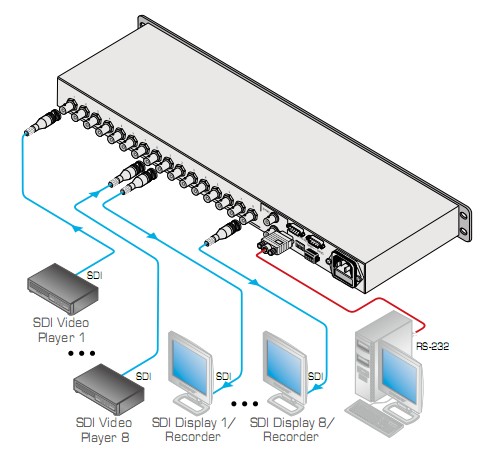

SD-7588V是一款用于SDI (SMPTE 259M) 视频信号的高性能矩阵切换
器。当采用同步SDI信号源时，切换是按照SMPTE RP-168 标准在场
间隔期实用。

技术参数
输入： 8 SMPTE 259M串接视频75Ω,BNC 接头
环回模拟同步输入 BNC接头
输出： 8时钟再生SMPTE 259M输出，75Ω,BNC
接头
分辨率： 10-比特或8-比特，按输入分辨率自动调节
切换：由模拟同步信号，在场间隔期切换
标准： 4fsc PAL, 4fsc NTSC, 4:2:2 (525/625),及 360Mbps
宽屏(525/625).
均衡：使用Belden 8281电缆自动的达到300米270Mbps
控制： 22个前面板按钮, RS-232和RS-485 控制界面
显示： 8个7-单元的LED灯上显示当前切换器状态，前面
板上LED灯显示出每一通道的信号存在与否
电源：通用, 85-264V AC, 47-440Hz, 25VA 最大
尺寸： 19”x 7”x 1UW, D, H,机箱安装
重量：约3.5kg (7.8lbs)
附件：电源线
