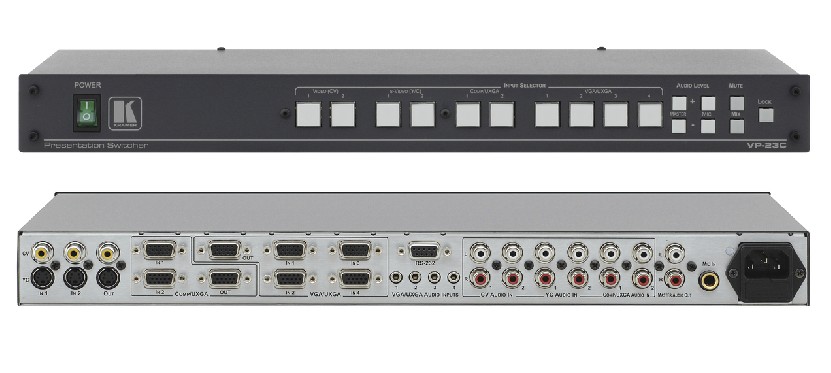

VP-23C

VP-23C是一款2x1复合或SDI视频, 2x1 s-视频(Y/C),2x1
分量 (YUV) 和4x1计算机图像视频切换器，每部分均带
有非平衡立体声音频，它为各种各样的演示和多媒体应
用而设计的。

特点
高带宽     ● - 400MHz(-3db)计算机图像视频，380MHz（-3db)分量视频
（YUV），310MHz（-3db)S-视频，及310MHZ(-3db）复合视频。
视频接头     ● - CV(RCA)Y/C(4-Pin),分量/VGA(15-Pin HD）和VGA/UXGA(15-
Pin HD).
音频接头   ●   - 3.5mm迷你插座用于计算机图像，其余全用RCA接头。
HDTV兼容。   ●
音频电平（增益）控制用于总输出。   ●
麦克风输入电平控制   ●
主音频输出     ● - 输入可选。
麦克风混频按钮。   ●
静音总输出按钮。   ●
灵活的控制选项     ● - 前面板，RS-232(带K-ROUTRTM
WINDOWS®-based软
件），与RS-485。
全面板锁定，   ●
全球通用电源     ● - 100-240V AC。
标准19”机箱安装尺寸    ● - 1U包括机箱支架。

技术参数

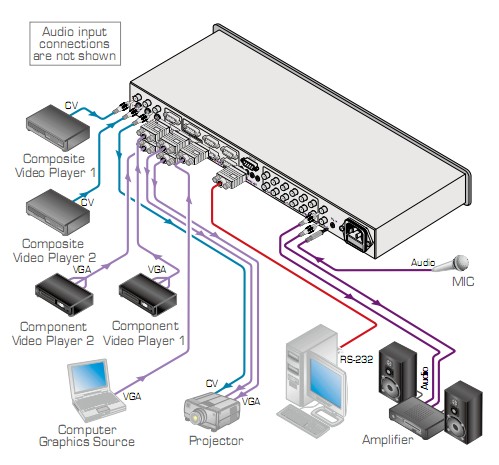

输入： 2路复合视频, 1Vpp/75Ω，RCA 接头；2路
分量视频/UXGA，15-pin HD (母) 接头；4
路VGA/UXGA ，15-pin HD (母)接头; 4路非
平衡立体声音频3.5mm 迷你插座（对 VGA/
UXGA): +4dBu/10kΩ; 6路非平衡立体声音频
通道: +4dBu/ 10kΩ，RCA 接头(对CV, Y/C,
分量/UXGA); 麦克风: 3mV/10kΩ电容/动圈
6.3mm 听筒插口接头
输出： 1路复合视频(1Vpp/75Ω)，RCA接头; 1路s-视
频1Vpp/75Ω (Y), 0.3Vpp/75Ω (C)，4-pin接
头；1路分量视频/UXGA，15-pin HD (母)接
头；1路VGA/UXGA，15-pin HD (母)接头；1
路非平衡立体声总音频通道: +4dBu/50Ω, RCA
接头
最大输出电平：视频: 2.1Vpp，音频: 27Vpp.
带宽(-3dB)：视频: VGA/UXGA: 400MHz; s-视频 (Y):
310MHz; 复合/SDI视频: 310MHz; 分量视频:
380MHz; HDTV 分辨率; 音频: 40kHz.
微分增益： <0.07%所有通道
微分相位： <0.05Deg所有通道
信噪比：视频: 75dB所有通道
音频: 75dB/1Vpp所有通道
控制： 10 个选择按钮，总音频电平，麦克风音频电
平，混频，锁定，静音，RS-232..
电源： 100-240V AC, 50/60Hz, (115V AC, USA) 7VA.
尺寸： 19”x 7”x1U W, D, H,机箱安装
重量：约2.6kg (5.8lbs)
附件：电源线,适配器， Windows®-based克莱默控制
软件，机箱支架
