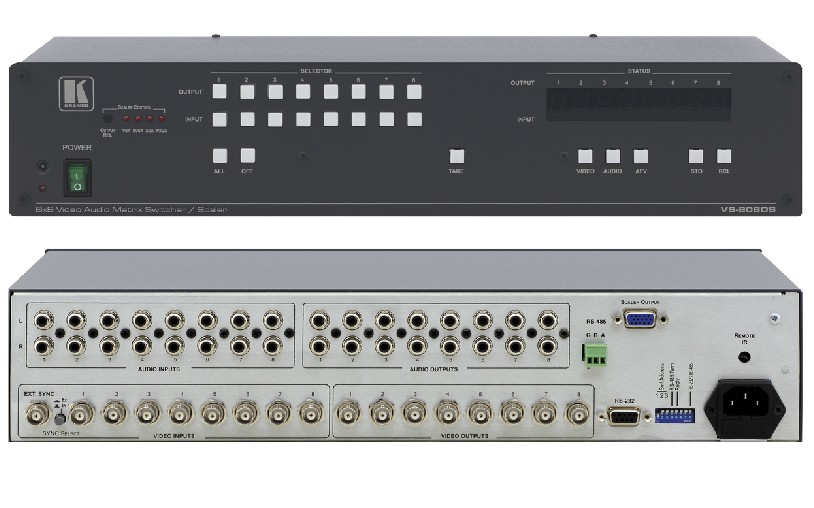

VS-808DS

特点
高带宽   ●   - 200MHz（-3db)
倍线输出分辨率   ●     -    VGA（640x480),SVGA(800x600)
XGA(1024x768),WXGA(1366x768)。
倍线输出   ●   - 与复合视频输出8相同。
前面板锁定。   ●
多存储单元   ●   - 储存多项预设的切换设置，以备须用时调用
和执行。
TAKE按钮   ●   - 瞬间执行多项切换。
同步切换   ●   - 与外部同步信号或接受的视频信号同步。
音频断路切换。   ●
同步切换   ●   - 与外部同步信号或接受的视频信号同步。
场间切换。   ●
灵活的控制选项   ●     -   前面板，RS-232（带K-ROUTRTM
WINDOWS®-based软件），与RS-485,IR远程（包括），与
远程IR收发器（备选）。
全球通用电源   ●   - 100-240V AC。
标准19”机箱安装尺寸   ●   - 2U包括机箱支架。

克莱默VS-808DS是一款用于复合视频和非平衡立体声音频信号的高性
能矩阵切换器。它可同时路由任一或全部输入到任一或全部输出上，
并另加一路倍线计算机图像输出。

技术参数
输入： 8路复合视频1Vpp/75Ω，BNC接头, 1同
步/视频同步锁相，1Vpp/75Ω 带同步选择
开关；8路非平衡立体声音频 RCA 接头,
4dBu.
输出： 8路非平衡立体声音频Vpp/75Ω,BNC
接头, 8路复合视频 RCA 接头, 4dBu; 1路
XGA，15-pin HD 接头
倍线输出分辨率： VGA (640x480), SVGA (800x600), XGA
(1024x768), WXGA(1366x768).
最大输出电平：视频: 2.2Vpp (CV), 0.77Vpp (XGA); 音频:
22dBu.
带宽 (-3dB)：视频: 200MHz; 音频: 100kHz.
微分增益： 0.05% (CV).
微分相位： 0.03Deg (CV).
非线性： <0.05% (CV).
信噪比：视频: 74dB (CV); 音频: 88dB 无负载
视频串扰(all hostile)： -50dB @5MHz.
控制：手动的, RS-232 或 RS-485.
耦合：视频：DC；音频：输入:AC,输出DC
音频THD+噪音： 0.16%.
音频二次谐波： 0.004%.
电源： 100-240V AC, 50/60Hz, 18VA.
尺寸： 19”x 7”x2U W, D, H, 机箱安装
重量：约1.94kg (4.3lbs)
附件：电源线，机箱支架
备选件：外部远程IR收发器电缆
